شبکه مالتی پلکس MUX

شکل زیر سینوپتیک شبکه مالتی پلکس MUX را نشان می دهد.

همانطور که در شکل قابل مشاهده است. تعداد 6 نود در این شبکه قرار گرفته است. پروتکل های مورد استفاده در این مدل CAN-LS و CAN HS است نودها مورد استفاده عبارت اند از یونیت (FN (Front Node که مدیریت برق بدنه را بر عهده دارد.

شبکه مالتی پلکس ECOMUX

نسل دوم شبکه در ایران با نام ECO MUX شناخته میشود
تعداد نودها در مالتی پلکس سمند اکو ماکس 6 عدد است. همانطور که در شکل زیر نیز مشاهده میشود شبکه داخلی در این سیستم از دو پروتکل CAN-LS و CAN-HS بهره مند است هم زمان ارتباط این شبکه با دستگاه دیاگ نیز از طریق پروتکل CAN-HS برقرار است.

ماکس و اکو ماکس تحت طراحی شرکت کروز است. یونیت موتور این شبکه را نیز شرکت کروز ارائه کرده است.

نسلهای ماکس و اکو ماکس نسلهای اولیه کاربری شبکه در خودروهای شرکت ایران خودرو به شمار میروند که دیگر استفاده نمیشوند نسل آخری که در سمند مورد استفاده قرار گرفت محصول شرکت سازه گستر است که تحت عنوان شبکه SMS شناخته میشود.

عیب‌یابی شبکه مالتی‌پلکس اکوماکس

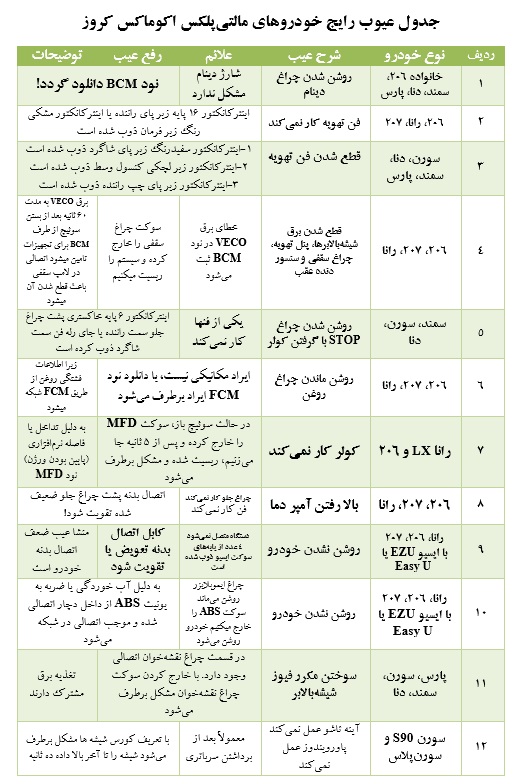

در جدول زیر تعدادی از عیوب رایج شبکه مالتی‌پلکس اکوماکس کروز روی خودروهای مختلف آمده است. (برگرفته از کتاب تعمیرکار سیستمهای مالتی‌پلکس تالیف مهندس داریوش روشنی)
