عیب یابی شبکه مالتی پلکس ماکس و اکو ماکس

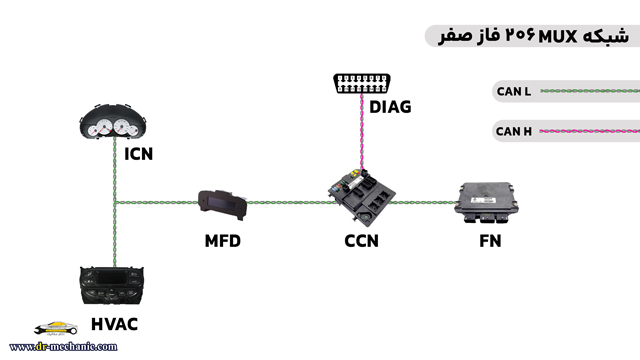

شکل زیر سینوپتیک شبکه مالتی پلکس MUX را نشان می دهد.

همانطور که در شکل قابل مشاهده است. تعداد ۱۵ نود در این شبکه قرار گرفته است. پروتکل های مورد استفاده در این مدل CAN-LS و CAN HS است نودها مورد استفاده عبارت اند از یونیت (FN Front Node که مدیریت برق بدنه را بر عهده دارد. شکل ۳ این نود را نشان میدهد.

نسل دوم شبکه در ایران با نام ECO MUX شناخته میشود شکل زیر سینوپتیک این نسل را نشان می دهد.

تعداد نودها در مالتی پلکس سمند اکو ماکس ۱۵ است. همانطور که در شکل ۸ نیز مشاهده میشود شبکه داخلی در این سیستم از دو پروتکل CAN-LS و CAN-HS بهره مند است هم زمان ارتباط این شبکه با دستگاه دیاگ نیز از طریق پروتکل CAN-HS برقرار است.

ماکس و اکو ماکس تحت طراحی شرکت کروز است. یونیت موتور این شبکه را نیز شرکت کروز ارائه کرده است.

نسلهای ماکس و اکو ماکس نسلهای اولیه کاربری شبکه در خودروهای شرکت ایران خودرو به شمار میروند که دیگر استفاده نمیشوند نسل آخری که در سمند مورد استفاده قرار گرفت محصول شرکت سازه گستر است که تحت عنوان شبکه SMS شناخته میشود.
